Corps de papillon et boitier d'eau à brancher

wim bos · Message par **wim bos** » mar. 02 août, 2016 20:42

Le boîtier thermostat est la sortie d'eau, la pompe à eau est l'entrée.

mantaluke · Message par **mantaluke** » mer. 03 août, 2016 18:50

Citation la pompe à eau est l'entrée.

oui l'orifice de la pompe qui reçoit la durite est en fait l'aspiration.

Cette pompe est trompeuse, car les pompes centrifuges ont en général une grosse sortie à la périphérie du carter comme un turbo (qui n'est qu'une pompe centrifuge à air).

Mais sur la pompe CIH le gros manchon arrive au centre de la pompe, là ou se crée la dépression, c'est donc l'aspiration et non le refoulement (sortie).

pierre54 · Message par **pierre54** » ven. 05 août, 2016 16:12

Je voudrais bien voir ça sur une photo, à défaut de pouvoir le voir en vrai.

wim bos · Message par **wim bos** » ven. 05 août, 2016 17:04

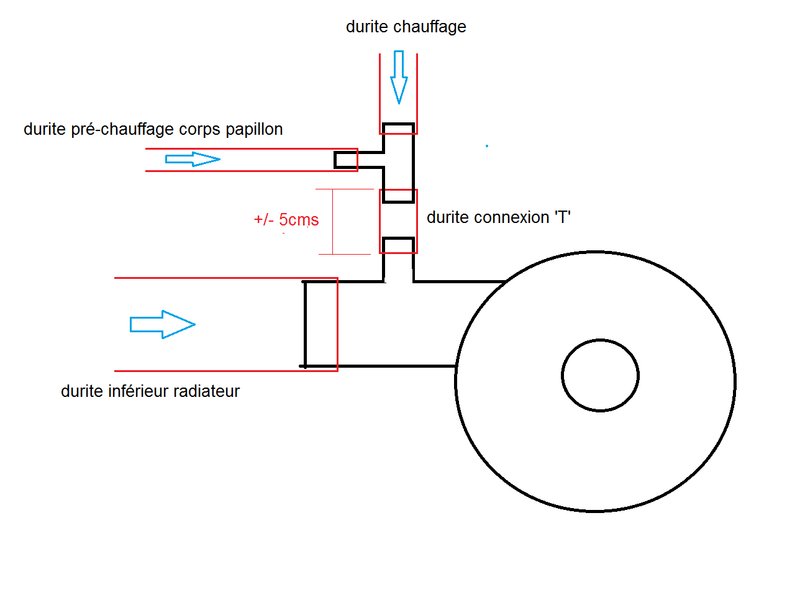

Pas de photo disponible, je suis à 150 de la Manta, mais ici un plan.

pierre54 · Message par **pierre54** » ven. 05 août, 2016 19:42

OK merci Wim.
Pour info, l'entrée de la pompe ne sera pas liée au radiateur, mais au boitier d'eau, pas la petite durite coudée.
