kit allumage effet hall cih

[wim bos]

salut,
juste une petite question en rapport avec ce sujet, est-ce que quelqu'un aurait une photo des fils  ou le schéma du câblage qui va de la tête d'allumeur au module d'allumage? j'ai égaré le mien et je voudrais en refaire un.merci

C'est ici:
http://www.franco-blitz.net/forums2/index....89&#entry264589

[wim bos]

Je peux aller encore plus loin !

[docileoliver]

merci Wim , en fait, pour être + précis, il me faut les emplacements des différents fils sur les bornes

[wim bos]

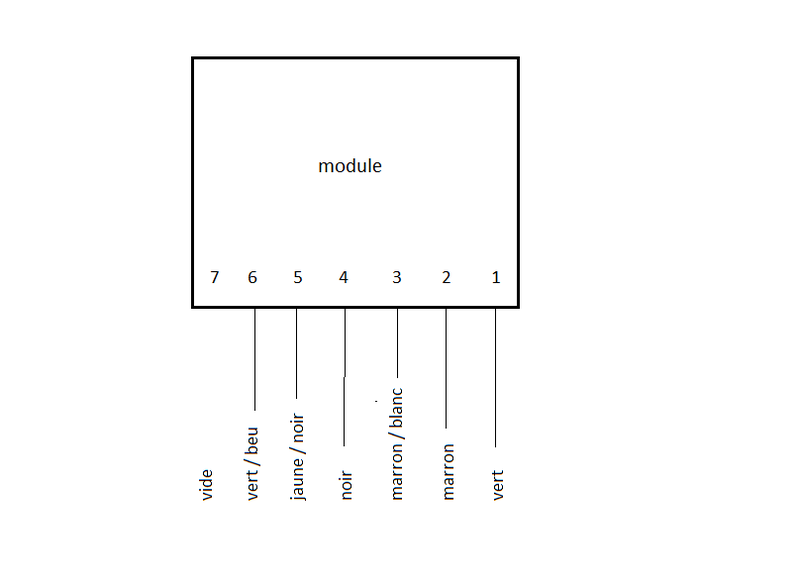

Voilà et avec les excuses à Faco.

[docileoliver]

super, vais pouvoir m'attaquer à ça. si je peux encore abuser un peu, comment sont placés les fils sur la tête d'allumeur? (comme ça j'ai le schéma complet qui pourra servir à d'autres)

[wim bos]

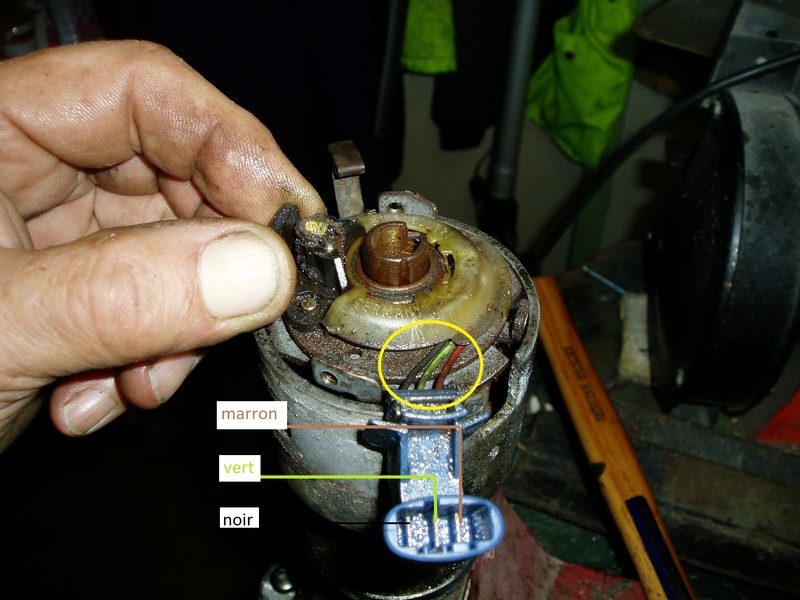

C'est un bloc fermé, mais en regardant la photo ci dessous je dirai:

[FACO62]

T'es encore dans la m... avec ton allumage!

J'ai eu un peu de temps en Aout mais maintenant je suis full jusqu'au 15 Décembre.

Si non, je serai passé te voir.

oui comme tu voie c est bien la m.... c est avec grand plaisir on pourras ce faire un petit repas sans probleme Dom bip moi quand tu veux on ce métra d accord pour une date


MANTALUKE

attention à la mini clavette (dans le circlips à droite) elle vient se loger dans la rainure de l'axe pour immobiliser le disque avec les 4 lumières.

justement comment faire pour enlever cette clavette je n arrive pas a enlever le disque a 4 lumiere ??


WIM BOS
Tu disais que tu as un jeu de 15MM, ce jeu est ou, c'est l'arbre avec le doigt que tu peux monter 15MM ? si c'est le cas tu devrais vérifier la vis au centre de l'arbre dessous le feutre.


Oui wim c set bien l arbre avec avec le doigt qui a 15 mm de jeux j ai desséreé la vis mai je n arrive pas a enleveé le disque a 4 lumiere


merci du coup de main est aucun problème pour les question oliver sa reste dans le mème thème

[wim bos]

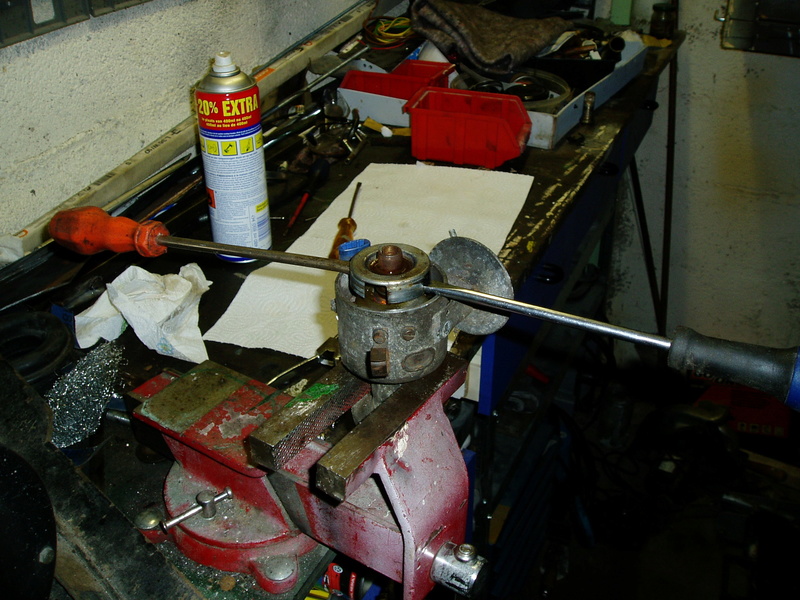

Enlever le disque avec les 4 lumières se fait comme ça, mais avec prudence ne déformes pas le disque.



Et comme tu le disais; attention de ne pas perdre le petit axe !

A+

[FACO62]

Un grand merci à toi wim te photo ne laisse aucune place au hasard crois tu que le jeu soit du uniquement au serrage de la visse ??

[docileoliver]

un tout grand merci
