Le boitier de direction...? J'en suis nul part!
Je t'avais posé la question des joints spi,car je vais surement devoir passer commande en Allemagne et donc... Commodore A Coupé '68
Yes je garderais l'ancien bouchon...pour te faire plaisir!
Le boitier de direction...? J'en suis nul part! Je t'avais posé la question des joints spi,car je vais surement devoir passer commande en Allemagne et donc...
Le boitier de direction...? J'en suis nul part!
Je t'avais posé la question des joints spi,car je vais surement devoir passer commande en Allemagne et donc... <img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
Beau boulot Christian
Tu n'as même pas eu besoin de modifié la tige filetée sur laquelle se visse la patte qui va sur la pédale?
Tu n'as même pas eu besoin de modifié la tige filetée sur laquelle se visse la patte qui va sur la pédale?
Laurent
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Non,elle a juste la longueur qu'il faut,càd 13,5cm du bord de l'entretoise à l'axe de la pédale!
(Pour la Manta,j'avais dû prolonger le filetage de la tige pour pouvoir reculer la fourchette de l'axe ... )
Sinon j'ai commencé à chercher des disques "plus gros" et ventilés en 5x120 (si possible) pour remplacer les 271mm pleins d'origine...
Je me suis basé sur les cotes des disques d'origine d'Omega 3000-24v
-diam trou centrage 70mm
-diam extérieur 296mm
-épaisseur 28mm
-hauteur 58,3mm
-entraxe 5x120mm
Pour l'instant c'est surtout la hauteur total du disque qui ne colle pas (si on part du principe qu'on peut agrandir le trou de centrage du moyeu et repercer les 5 trous de fixation...) on peut toujours ajouter une cale pour arriver à la bonne hauteur...mais l'inverse!
En 5x120 il y a: BMW,Landrover,Jaguar et certaines VW
Quelques exemples:
BMW 325i (E36) 192cv
79
286
22
51
5X120
BMW 520d (E39) 136cv
79
296
22
76,3
5X120
VW Amarok 2.0 bi tdi 165cv
76
303
28
57
5X120
JAGUAR Sovereign 2.9 165cv
80
295
23
67
5X120,7
JAGUAR XJR
80
291
28
64,8
5X120,7
Si vous avez d'autres propositions...?
(Pour la Manta,j'avais dû prolonger le filetage de la tige pour pouvoir reculer la fourchette de l'axe ... )
Sinon j'ai commencé à chercher des disques "plus gros" et ventilés en 5x120 (si possible) pour remplacer les 271mm pleins d'origine...
Je me suis basé sur les cotes des disques d'origine d'Omega 3000-24v
-diam trou centrage 70mm
-diam extérieur 296mm
-épaisseur 28mm
-hauteur 58,3mm
-entraxe 5x120mm
Pour l'instant c'est surtout la hauteur total du disque qui ne colle pas (si on part du principe qu'on peut agrandir le trou de centrage du moyeu et repercer les 5 trous de fixation...) on peut toujours ajouter une cale pour arriver à la bonne hauteur...mais l'inverse!
En 5x120 il y a: BMW,Landrover,Jaguar et certaines VW
Quelques exemples:
BMW 325i (E36) 192cv
79
286
22
51
5X120
BMW 520d (E39) 136cv
79
296
22
76,3
5X120
VW Amarok 2.0 bi tdi 165cv
76
303
28
57
5X120
JAGUAR Sovereign 2.9 165cv
80
295
23
67
5X120,7
JAGUAR XJR
80
291
28
64,8
5X120,7
Si vous avez d'autres propositions...?
Dernière modification par MANTAO le ven. 12 août, 2016 16:39, modifié 1 fois.
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
Je pense que d'abord tu dois trouver des étriers qui ont un entre-axe pour les vis de fixation pareil que les tiens mais qui permettent un montage des disques à plus gros diamètre.
Après tu peux voir quel diam. de disque maximal et la 'hauteur' du disque.
Après tu peux voir quel diam. de disque maximal et la 'hauteur' du disque.
<span style='font-size:8pt;line-height:100%'><span style='font-family:Arial'>[i:j1dk]<span style='color:orange'>Let's make cars better</span>[/i:j1dk]</span></span>

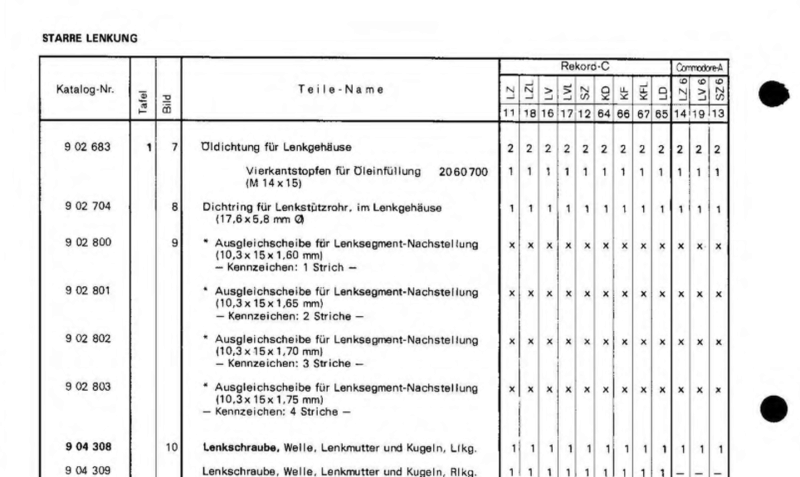

Les joints spi pour ton boîtier de direction:
Ces sont donc les pièces 7 et 8.
Il faut très bien vérifier s'il y a du jeu entre l'arbre nr. 15 et la bague nr. 5 ainsi la condition de l'arbre au niveau du joint spi et la bague, le malheur commence par là.
Les joints spi sont des universels à double lèvre, aussi disponible en France
Ces sont donc les pièces 7 et 8.
Il faut très bien vérifier s'il y a du jeu entre l'arbre nr. 15 et la bague nr. 5 ainsi la condition de l'arbre au niveau du joint spi et la bague, le malheur commence par là.
Les joints spi sont des universels à double lèvre, aussi disponible en France
<span style='font-size:8pt;line-height:100%'><span style='font-family:Arial'>[i:j1dk]<span style='color:orange'>Let's make cars better</span>[/i:j1dk]</span></span>
-
alexlabricole
- Messages : 262
- Inscription : dim. 08 févr., 2009 18:13
J'ai regardé dans mes catalogues de pièces, pas grand chose qui paraisse correspondre facilement.
Si j'étais dans ton cas, soit j'envisage de voir en installant une entretoise au niveau de la fixation de l'étrier sur le porte moyeu, soit j'opte pour modifier des disques d'origine pour les transformer en supports de disque AP racing en 12 trous de fixation.
Si j'étais dans ton cas, soit j'envisage de voir en installant une entretoise au niveau de la fixation de l'étrier sur le porte moyeu, soit j'opte pour modifier des disques d'origine pour les transformer en supports de disque AP racing en 12 trous de fixation.
Bricoleur passionné ~o00o-----//{ ´°`(_)´°` }\\-----o00o~
"L'humilité est le contrepoison de l'orgueil" (Voltaire)
"L'humilité est le contrepoison de l'orgueil" (Voltaire)
Pour l'instant je ne touche pas au boitier de direction,car je ne crois pas qu'il y ait du jeu.
Merci pour l'idée des disques.
Merci pour l'idée des disques.
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
Ah bon...?
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
