Thermocontact de ventilateur électrique
J'ai retrouvé ce relais avec fusible dans mon stock,ce n'est pas la même chose?
Il est écrit 85,87/87,86,30 et 12v...mis à part le fusible de 30A...ça irait ?
Il est écrit 85,87/87,86,30 et 12v...mis à part le fusible de 30A...ça irait ?
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
-
l_acrobate
- Messages : 2754
- Inscription : dim. 08 févr., 2009 18:13
- Localisation : Artignosc-sur-Verdon 83
- Contact :
une rekord/c sprint 1.9h 1969
une manta/a 1.9s GTR 1971
une manta/b 1.8s Guy F 1984
une astra/f 2.0 gsi cab bertone 1993 a vendre
une astra/g cab bertone 2.2i bva 2004
un mokka 1.7cdti bva 2015
une honda seven fifty 750 1992
ya plus
kadett/c caravan 1.2s 1978 (kiwi) vendue
kadett/c coupé 2.0 rallye 1978 vendue
omega/b 2.5 td bva brk 1995 vendue
"si tu veux savoir qui te DOMINE, demande toi qui tu n'as pas le droit de CRITIQUER"
Voltaire
"Je suis pleinement favorable au mariage gay, mais seulement entres politiciens de gauche, tout ce qui peut contribuer à leur non reproduction est un bienfait pour tous….!"
Jean d’Ormesson
il n'y a pas pire aveugle que celui qui ne veut pas voir !
fumer tue!!! ne pas fumer n'empêche pas de mourir!
les avis c'est comme les trous du cul, chacun a le sien.[/COLOR]
une manta/a 1.9s GTR 1971
une manta/b 1.8s Guy F 1984
une astra/f 2.0 gsi cab bertone 1993 a vendre
une astra/g cab bertone 2.2i bva 2004
un mokka 1.7cdti bva 2015
une honda seven fifty 750 1992
ya plus
kadett/c caravan 1.2s 1978 (kiwi) vendue
kadett/c coupé 2.0 rallye 1978 vendue
omega/b 2.5 td bva brk 1995 vendue
"si tu veux savoir qui te DOMINE, demande toi qui tu n'as pas le droit de CRITIQUER"
Voltaire
"Je suis pleinement favorable au mariage gay, mais seulement entres politiciens de gauche, tout ce qui peut contribuer à leur non reproduction est un bienfait pour tous….!"
Jean d’Ormesson
il n'y a pas pire aveugle que celui qui ne veut pas voir !
fumer tue!!! ne pas fumer n'empêche pas de mourir!
les avis c'est comme les trous du cul, chacun a le sien.[/COLOR]
Oui Christian ça va bien.
Comme tu peux voir sur ta première photo les deux bornes 87 sont les mêmes (logique).
Généralement chez un relais à 5 bornes il y a un 87A au lieu de 2 X 87.
Comme tu peux voir sur ta première photo les deux bornes 87 sont les mêmes (logique).
Généralement chez un relais à 5 bornes il y a un 87A au lieu de 2 X 87.
<span style='font-size:8pt;line-height:100%'><span style='font-family:Arial'>[i:j1dk]<span style='color:orange'>Let's make cars better</span>[/i:j1dk]</span></span>
Pascal! J'ai fais une économie de 9,90€+fdp...

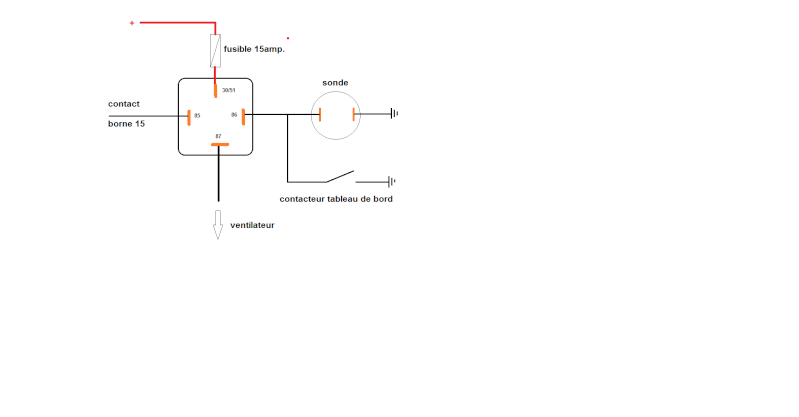

Sinon j'ai trouvé le schéma pour le branchement sur le net:
Questions:
-j'ai un doute sur les fusibles... 15A pour celui du relais et 7,5A pour celui entre le +AC et le thermocontact?
-sinon il faut le +12 et +12 Après Contact...les 2?
-est ce que je peux rajouter un interrupteur"on/off" au tdb? Si oui,je dois le brancher entre le +AC et le thermocontact?
Dernière modification par MANTAO le sam. 13 oct., 2012 14:06, modifié 1 fois.
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
-
bidougsi59
- Messages : 7766
- Inscription : jeu. 16 sept., 2010 18:49
- Localisation : Chambley 54
Si tu rajoute un interrupteur, il faut que tu shunte le thermo contact (le brancher en parallèle). Logique, sinon même si tu actionne ton interrupteur et que la T° n'est pas assez élevé, il ne va pas se mettre en route.
<span style='color:gray'>[i:wcxrez]<span style='font-size:14pt;line-height:100%'>Etienne</span>[/i:wcxrez]</span>
Mouai...
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
pour ton schéma Wim! (je suis nul en électricité auto...
)Donc si je comprends bien il faut rajouter un fusible de 15A sur la borne 30,en plus du fusible qui est déjà incorporé sur le relais?
Dernière modification par MANTAO le sam. 13 oct., 2012 17:43, modifié 1 fois.
<img src='http://i.imgur.com/XoORj2n.png' border='0' alt='user posted image' /><a href='https://zupimages.net/viewer.php?id=20/02/rycu.jpg' target='_blank'><img src='https://zupimages.net/up/20/02/rycu.jpg' border='0' alt='user posted image' /></a><img src='http://i.imgur.com/lLj3qas.jpg' border='0' alt='user posted image' />
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
[i:472p3]F☆ck new cars,I'm drivin' old school ! [/i:472p3]
Je trouve 30 Amp. un peu fort pour le ventilateur, combien de Watt est il ?
Tu peux inverser les bornes 85 et 86 du relais, ces sont les les connections de la petite bobine, 30/51 et 87 sont du 'contacteur, donc le courant principal pour le ventilateur.
Oui, 15 est "après contact", (fil noir).
Tu peux inverser les bornes 85 et 86 du relais, ces sont les les connections de la petite bobine, 30/51 et 87 sont du 'contacteur, donc le courant principal pour le ventilateur.
Oui, 15 est "après contact", (fil noir).
