Bon, voila un petit etat des lieux et difference entre 2,4E et 2,0E

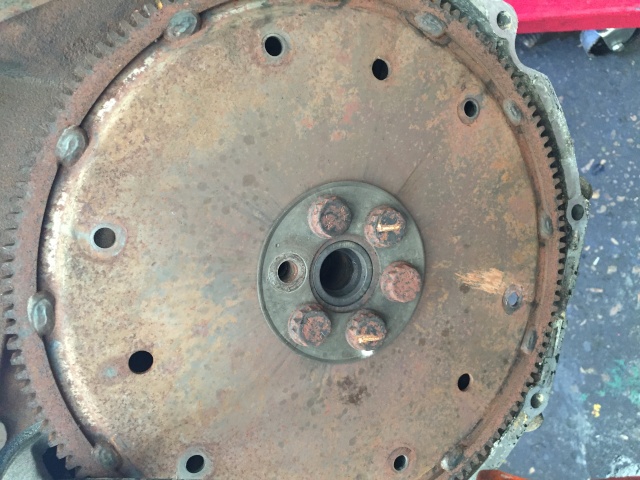

Le VM d'un CIH automatique, avec ces vis en étoiles, j'ai du enfoncé en force une douille de 18 pour les démonter

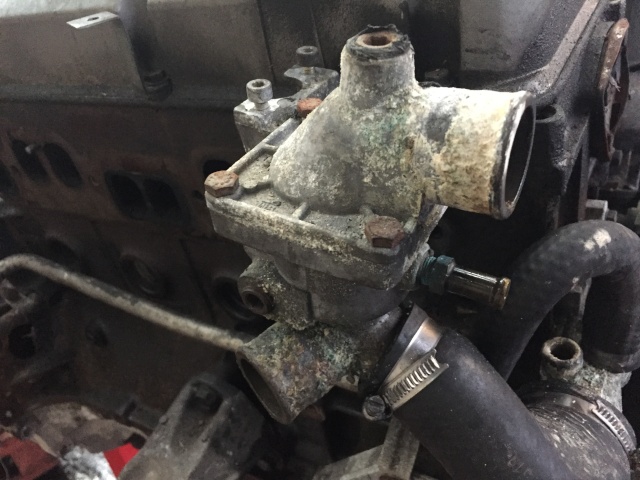

J'aurais aussi surement le problème avec ce boitier de thermostat, egalement la pompe a eau qui a un trou non bouché et qui ne fuit pas, je pense changer la pompe.

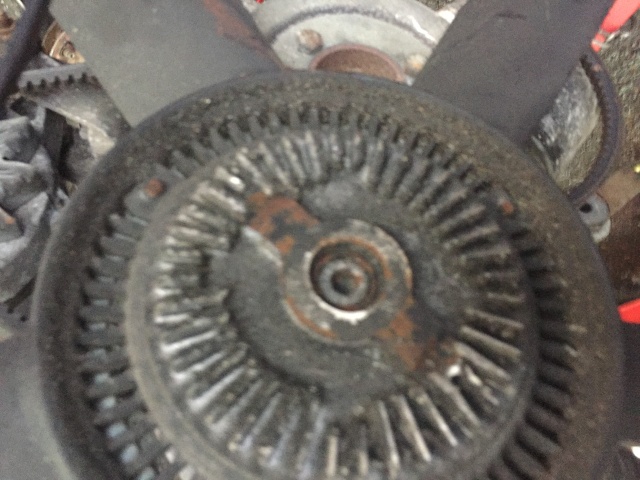

Le visco-coupleur, celui-ci ce dévisse par une vis a sens inversé au milieu du visco et en tenant la pompe avec une clef plate de 36 (persso j'ai acheter des clefs spécial visco), celui-la est différent du 2,0E qui lui ce dévisse avec deux clef plate de 36.


Également la poulie de vilo avec ses rainures pour les courroies de direction assistés et alternateur.

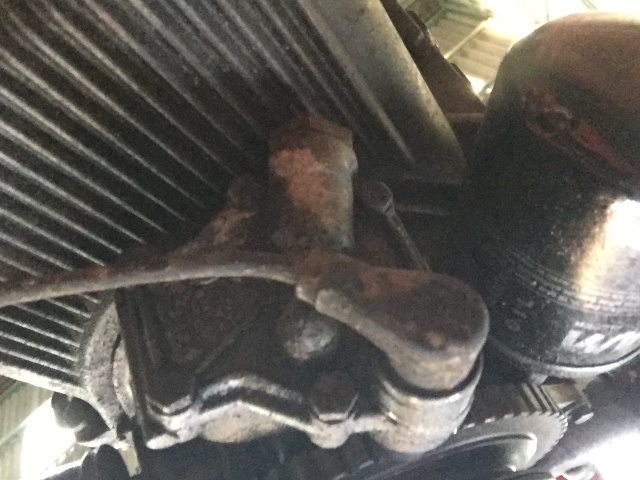

Et la pompe a huile


Une fois un peu plus propre



La suite au prochain episode :))
MANTA 400/i3000/BATMANTAMOBILE en cour....
<a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i74.servimg.com/u/f74/11/54/07/16/img_0918.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i64.servimg.com/u/f64/11/54/07/16/img_0311.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i44.servimg.com/u/f44/11/54/07/16/_mg_0513.jpg' border='0' alt='user posted image' /></a>
alro14@hotmail.fr
Avatar de l’utilisateur
mantaluke
Messages : 6163
Inscription : dim. 08 févr., 2009 18:13
Localisation : alsace

Message par mantaluke »

:clap: super cette découverte des particularités du 2,4 ça m'intéresse un max :oui:
j'en profite pour demander à quoi sert ce capteur sous le pompe à huile, je pensais que c'était un capteur régime ou PMH, mais on m'a expliqué que non...et je ne me rappelle pas de sa vraie fonction ?
a+ pour la suite
Dernière modification par mantaluke le lun. 02 nov., 2015 19:52, modifié 1 fois.
Avatar de l’utilisateur
Alro14
Messages : 4594
Inscription : dim. 08 févr., 2009 18:13
Localisation : Paris

Message par Alro14 »

mantaluke a écrit : lun. 02 nov., 2015 19:48:clap: super cette découverte des particularités du 2,4 ça m'intéresse un max  :oui:
j'en profite pour demander à quoi sert ce capteur sous le pompe à huile, je pensais que c'était un capteur régime ou PMH, mais on m'a expliqué que non...et je ne me rappelle pas de sa vraie fonction ?
a+ pour la suite


Je me posais la question aussi :ref: Pression d'huile?
MANTA 400/i3000/BATMANTAMOBILE en cour....
<a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i74.servimg.com/u/f74/11/54/07/16/img_0918.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i64.servimg.com/u/f64/11/54/07/16/img_0311.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i44.servimg.com/u/f44/11/54/07/16/_mg_0513.jpg' border='0' alt='user posted image' /></a>
alro14@hotmail.fr
Avatar de l’utilisateur
pierre54
Messages : 3841
Inscription : ven. 05 févr., 2010 13:55

Message par pierre54 »

Non le capteur qui vise la poulie de vilebrequin. J'ai ce cylindre en cuivre aussi sur le 2.2, mais je ne pensais pas que c'était raccorder électriquement.
<span style='font-size:14pt;line-height:100%'><a href='http://www.franco-blitz.net/forums2/vie ... php?t=2304' target='_blank'>> Topic de ma Manta <</a></span>
Avatar de l’utilisateur
ludo-manta
Messages : 1316
Inscription : dim. 08 févr., 2009 18:13
Localisation : Carcassonne-Pezens (11)

Message par ludo-manta »

Photo n°4 pression d'huile

Photo n°5 capteur PMH
<img src='https://fbcdn-sphotos-a-a.akamaihd.net/ ... 4bedad0858' border='0' alt='user posted image' />
Avatar de l’utilisateur
Alro14
Messages : 4594
Inscription : dim. 08 févr., 2009 18:13
Localisation : Paris

Message par Alro14 »

ludo-manta a écrit : lun. 02 nov., 2015 21:01Photo n°4 pression d'huile

Photo n°5 capteur PMH



L'inverse tu veux dire :ange:
MANTA 400/i3000/BATMANTAMOBILE en cour....
<a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i74.servimg.com/u/f74/11/54/07/16/img_0918.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i64.servimg.com/u/f64/11/54/07/16/img_0311.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i44.servimg.com/u/f44/11/54/07/16/_mg_0513.jpg' border='0' alt='user posted image' /></a>
alro14@hotmail.fr
Avatar de l’utilisateur
sixenligne
Messages : 1780
Inscription : ven. 01 nov., 2013 14:11
Localisation : St Jean d'Angely

Message par sixenligne »

Non, c'est bien un capteur de pmh, fixé au niveau de la pompe à huile.
Parfait pour installer un allumage programmable, type MegaJolt... :oui:
Avatar de l’utilisateur
Alro14
Messages : 4594
Inscription : dim. 08 févr., 2009 18:13
Localisation : Paris

Message par Alro14 »

:bien:
MANTA 400/i3000/BATMANTAMOBILE en cour....
<a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i74.servimg.com/u/f74/11/54/07/16/img_0918.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i64.servimg.com/u/f64/11/54/07/16/img_0311.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/image_preview.ph ... u=11540716' target='_blank'><img src='http://i44.servimg.com/u/f44/11/54/07/16/_mg_0513.jpg' border='0' alt='user posted image' /></a>
alro14@hotmail.fr
Avatar de l’utilisateur
wim bos
Messages : 21422
Inscription : mer. 23 févr., 2011 16:35
Localisation : St. Martin de Crau

Message par wim bos »

Le 'trou' dans la pompe à eau est la connexion pour la vase d'expansion.

Le disque cranté derrière la poulie est pour le capteur PMH.

La 'pièce électrique' devant la pompe à huile est bien le capteur PMH.


Si tu ouvres ce moteur tu trouveras encore des autres différences.
<span style='font-size:8pt;line-height:100%'><span style='font-family:Arial'>[i:j1dk]<span style='color:orange'>Let's make cars better</span>[/i:j1dk]</span></span>
Avatar de l’utilisateur
mantaluke
Messages : 6163
Inscription : dim. 08 févr., 2009 18:13
Localisation : alsace

Message par mantaluke »

bon Albert, ya pu ka ouvrir :eek: , car Wim nous a mis l'eau à la bouche
Répondre
