ressort pédales

mantaluke · Message par **mantaluke** » jeu. 09 oct., 2014 13:41

je crois que j'ai égaré un ressort du pédalier de ma manta A, mais je ne sais plus à quoi il ressemble et ou il se monte, pourtant récemment je crois avoir vu un post avec une image de ce ressort (peut être de Mantao ?).
si quelqu'un avait ça sous le coude cela m'aiderait.

Luc

wim bos · Message par **wim bos** » jeu. 09 oct., 2014 15:16

C'est un simple ressort à torsion, à peu près comme ça.

mantaluke · Message par **mantaluke** » jeu. 09 oct., 2014 17:26

merci Wim, je suppose qu'il est sur la pédale d'embrayage ?

wim bos · Message par **wim bos** » jeu. 09 oct., 2014 20:30

Logiquement oui, il doit remonter la pédale pour obtenir le fameux jeu de la pédale de 4 mm.

Message par **MANTAO** » ven. 10 oct., 2014 05:10

mantaluke a écrit : ↑jeu. 09 oct., 2014 13:41 (peut être de Mantao ?).

Désolé...

Message par **Eric M** » ven. 10 oct., 2014 06:11

Salut Luc, tu as du voir ça sur le Topic officiel Manta A sur FA.

mantaluke · Message par **mantaluke** » ven. 10 oct., 2014 11:02

merci Eric, ça doit être là que je l'ai vu ... je sais donc maintenant à quoi cela ressemble, je suis étonné qu'il ne soit plus dans le carton ou j'avais inscrit pédalier, d’ailleurs il me manque aussi la pédale d'accélérateur ! GRRR, je soupçonne un prédateur en pièces d'opels à qui j'ai du monter il y a 2 ou 3 ans, une boite de vitesses manuelle à la place de la boite auto.. Bon j'oublie de plus en plus...je ne m'en prends qu'a moi même.
En tous cas merci aussi à Mantao, tu as levé un doute, cela permet déjà d'avancer!

Luc

mantaluke · Message par **mantaluke** » sam. 11 oct., 2014 12:02

désolé de vous embêter avec ce détail de ressort de pédale d'embrayage, mais en principe la pédale remonte sous la détente du mécanisme d'embrayage qui est largement assez puissant, alors le ressort que je n'ai pas, ne sert il pas plutôt à "descendre" la pédale pour pour supprimer le jeu à la butée et dans le cable?

wim bos · Message par **wim bos** » sam. 11 oct., 2014 14:10

Ressort de pédale d'embrayage ????
La pédale d'embrayage n'a pas de ressort, c'est le ressort (en forme de diaphragme) dans le mécanisme d'embrayage qui fait monter la pédale.
Après tu peux monter la pédale à la main encore plus jusque la lampe témoin sur le tableau de bord s'allume.

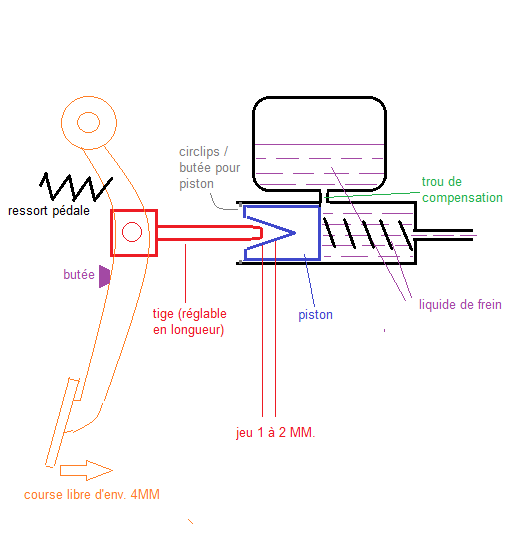

Le ressort que tu cherches est pour la pédale de frein.
C'est une pièce assez importante parce que c'est ça qui empêche que la tige de commande du maître cylindre appuie constamment sur le piston du maître cylindre.
Le piston du maître cylindre doit pouvoir entièrement reculer enfin de libérer le trou de compensation dans le cylindre.

Regardes, comme ça c'est plus clair:

mantaluke · Message par **mantaluke** » sam. 11 oct., 2014 16:07

Ah oui, je faisais totalement fausse route !! comme je n'avais aucun document montrant le montage, je savais juste qu'il manque ce ressort quelque part sur le pédalier.
Une fois de plus ton dessin est génial, il concentre toutes les informations pour comprendre la raison du ressort ainsi que les jeux et réglage de la garde, le TOP!

j'ai déjà regardé dans mon stock de ressorts, mais aucun ne convient bien sur. Mais maintenant que j'ai compris sa fonction, je vais me débrouiller avec un ressort de traction.
