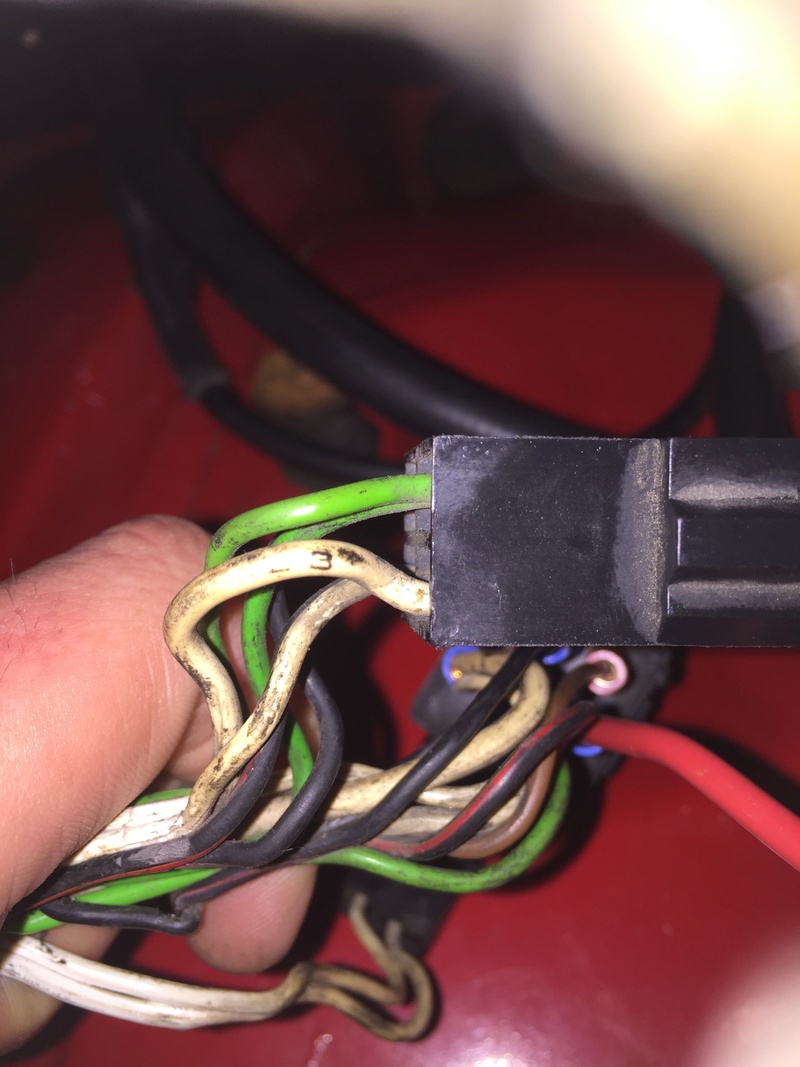

est ce que quelqu'un saurait me dire ce qui se branche sur cette prise qui se trouve juste à côté de la prise pour le relais d'injection. C'est un faisceau de 3.0E.
Voici la prise en question:
Merci d'avance
Bonne soirée
Prise sur faisceau d'injection Monza/Senator 3.0L
Bonsoir,
est ce que quelqu'un saurait me dire ce qui se branche sur cette prise qui se trouve juste à côté de la prise pour le relais d'injection. C'est un faisceau de 3.0E.
Voici la prise en question:
Merci d'avance
Bonne soirée
est ce que quelqu'un saurait me dire ce qui se branche sur cette prise qui se trouve juste à côté de la prise pour le relais d'injection. C'est un faisceau de 3.0E.
Voici la prise en question:
Merci d'avance
Bonne soirée
Laurent
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
-
david54
- Messages : 863
- Inscription : ven. 17 avr., 2009 18:13
- Localisation : lorraine ( dans la Meuse 55 )
Salut ,
Je regardé sur le 3.0 E que j'ai des demain car j'ai le faisceau encore branché sur l'injection
Je te ferais quelques photos
A+
Je regardé sur le 3.0 E que j'ai des demain car j'ai le faisceau encore branché sur l'injection
Je te ferais quelques photos
A+
<a href='http://www.hostingpics.net/viewer.php?i ... MantaA.jpg' target='_blank'><img src='http://img15.hostingpics.net/pics/85743 ... MantaA.jpg' border='0' alt='user posted image' /></a>
Panzer Division Manta
Panzer Division Manta
Je vois 2 fils vert, 2 fils blanc, 1 fil noir et 1 fil noir / rouge, les autres fils seront d'une autre prise.
D'après moi ça peut être seulement du double relais de l’injection Bosch L-jetronic utilisé entre '78 - '81, (après c'était le LE-jetronic) qui utilise une relais tachymétrique au lieu du double relais.
D'après moi ça peut être seulement du double relais de l’injection Bosch L-jetronic utilisé entre '78 - '81, (après c'était le LE-jetronic) qui utilise une relais tachymétrique au lieu du double relais.
<span style='font-size:8pt;line-height:100%'><span style='font-family:Arial'>[i:j1dk]<span style='color:orange'>Let's make cars better</span>[/i:j1dk]</span></span>
Pourtant Wim, c'est bien une LE-Jetronic provenant d'une Monza A2.
Laurent
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
-
ludo-manta
- Messages : 1316
- Inscription : dim. 08 févr., 2009 18:13
- Localisation : Carcassonne-Pezens (11)
Les 2 verts sur bobine
Noir/rouge et blanc démarreur
Petit noir + batterie
Blanc seul sur pompe essence
L'autre prise avec 2 blancs chez pas
L'autre prise que tu vois Wim c'est le relais
Noir/rouge et blanc démarreur
Petit noir + batterie
Blanc seul sur pompe essence
L'autre prise avec 2 blancs chez pas
L'autre prise que tu vois Wim c'est le relais
<img src='https://fbcdn-sphotos-a-a.akamaihd.net/ ... 4bedad0858' border='0' alt='user posted image' />
Bonsoir,
Ludo as trouvé la solution, merci de votre aide .
Pas de nouvelles David? C'est pas grave ne cherche plus.
A+
Ludo as trouvé la solution
, merci de votre aide .Pas de nouvelles David? C'est pas grave ne cherche plus.
A+
Laurent
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Bonjour,
à côté du calculateur, il y a 2 prises pour l'actuateur de ralenti mais est ce que quelqu'un saurait nous dire ou les brancher?
Et la sonde de température d'eau pour le calculateur n'est pas alimentée
Merci d'avance
à côté du calculateur, il y a 2 prises pour l'actuateur de ralenti mais est ce que quelqu'un saurait nous dire ou les brancher?
Et la sonde de température d'eau pour le calculateur n'est pas alimentée
Merci d'avance
Laurent
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
Avec une essence, le plaisir commence là où un diesel s'arrête...4500 trs/mn
<a href='http://www.servimg.com/view/11183890/6080' target='_blank'><img src='http://i59.servimg.com/u/f59/11/18/38/9 ... 130810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6461' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 329810.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6355' target='_blank'><img src='http://i38.servimg.com/u/f38/11/18/38/9 ... 183_11.jpg' border='0' alt='user posted image' /></a><a href='https://servimg.com/view/11183890/6978' target='_blank'><img src='https://i58.servimg.com/u/f58/11/18/38/ ... mage69.jpg' border='0' alt='user posted image' /></a><a href='http://www.servimg.com/view/11183890/6462' target='_blank'><img src='http://i19.servimg.com/u/f19/11/18/38/9 ... 901910.jpg' border='0' alt='user posted image' /></a>
La sonde température d'eau est branchée à borne 10 du calculateur et à borne 9 du boîtier de ralenti, leurs fils sont numérotés 10 et 67.
Le 2 prises que tu nous montre vont sur le boîtier de ralenti.
Le 2 prises que tu nous montre vont sur le boîtier de ralenti.
Dernière modification par wim bos le sam. 04 mars, 2017 10:05, modifié 1 fois.
<span style='font-size:8pt;line-height:100%'><span style='font-family:Arial'>[i:j1dk]<span style='color:orange'>Let's make cars better</span>[/i:j1dk]</span></span>
-
ludo-manta
- Messages : 1316
- Inscription : dim. 08 févr., 2009 18:13
- Localisation : Carcassonne-Pezens (11)
Bonjour Wim,
La petite prise va bien au régulateur mais ou brancher cette prise
3 fils blanc qui vont à la prise du régulateur, n°63 n°6z n°64 ??
1 marron n°66 celui là je suppose que c'est une masse ?
Sur la grosse prise il y a 2 fils blanc n°60 et n°67 ??
La petite prise va bien au régulateur mais ou brancher cette prise
3 fils blanc qui vont à la prise du régulateur, n°63 n°6z n°64 ??
1 marron n°66 celui là je suppose que c'est une masse ?
Sur la grosse prise il y a 2 fils blanc n°60 et n°67 ??
<img src='https://fbcdn-sphotos-a-a.akamaihd.net/ ... 4bedad0858' border='0' alt='user posted image' />
